弱弱的問下各位大俠們哈,拿到一塊
PCB板。第一步要怎么做,然后第2,第3步又該怎么做,,一直到最后。我想知道這樣的一個過程。應為我剛做這個,,我很想學習,,作業又忙,在公司根本連問的時間都沒。我想知道這個概念,,我可以知道自己先從哪里學起 你這是說編一個設備生產一個產品的程序 簡略的為你解惑一個在線編程的思路

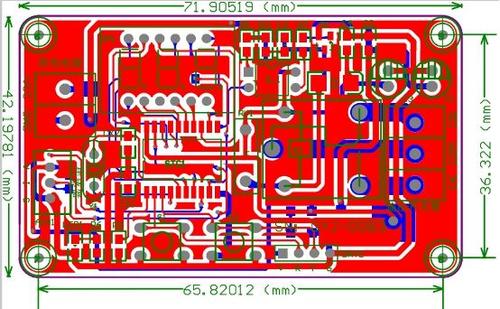

1、預備兩片pcb,設備新建文件輸入pcb id號或機種名。拿PCB后用用游標卡尺或尺子量出pcb 長x 寬y 輸入到設備中,調理機器寬度,非機器的制動的請手動調理,機器制動注意看否內有pcb。放入pcb點擊操作搬入
2、在pcb左下角找一個顯著的方位做一個坐標的原點(焊盤相切),量出標記點的方位,輸入機器中設置標記點:是否反光,形狀,巨細,光線的強弱。自動識別一次
3、元件數據,挑選元器件封裝供料方式,供料的規格 距離 簡略的接說個電阻吧!0805R560 8*4的feeder 長2寬1高0.5 圖畫的就是要輸入焊盤的引叫的長寬和其光線。
4、貼裝方位:元件的方位id 坐標 視點,
5、優化貼裝。
6、檢查程序 作為一個想做工程師的操作工 ,你要了解你的機器設備性能,學習機電一體化要掌握的東西, 其實也簡略從那20個模仿電路開始,還有工藝這一塊鋼網的開口爐溫的控制錫膏的管理,生產資料的制造。機器的維系保養。
