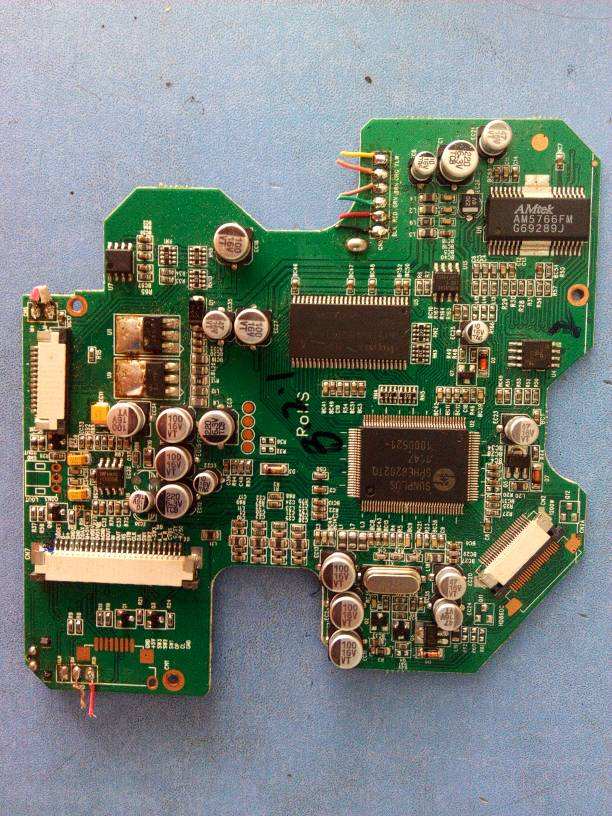

一、工控電路板電容損壞的毛病特色及修理
電容損壞引發的毛病在電子設備中是最高的，其間特別以電解電容的損壞最為常見。

電容損壞體現為：1. 容量變小；2. 完全失去容量；3. 漏電；4. 短路。
?
電容在電路中所起的作用不同，引起的毛病也各有特色。在工控電路板中，數字電路占絕大多數，電容多用做電源濾波，用做信號耦合和振蕩電路的電容較少。用在開關電源中的電解電容假如損壞，則開關電源或許不起振，沒有電壓輸出;或者輸出電壓濾波欠好，電路因電壓不穩而發作邏輯紊亂，體現為機器作業時好時壞或開不了機，假如電容并在數字電路的電源正負極之間，毛病體現同上。

這在電腦主板上體現特別顯著，許多電腦用了幾年就出現有時開不了機，有時又能夠開機的現象，打開機箱，往往能夠看見有電解電容鼓包的現象，假如將電容拆下來量一下容量，發現比實際值要低許多。

電容的壽數與環境溫度直接有關，環境溫度越高，電容壽數越短。這個規則不但適用電解電容，也適用其它電容。所以在尋找毛病電容時應要點查看和熱源靠得比較近的電容，如散熱片旁及大功率元器材旁的電容，離其越近，損壞的或許性就越大。

從前修過一臺 X 光探傷儀的電源，用戶反映有煙從電源里冒出來，拆開機箱后發現有一只 1000uF/350V 的大電容有油質一樣的東西流出來，拆下來一量容量只需幾十 uF，還發現只需這只電容與整流橋的散熱片離得最近，其它離得遠的就完好無損，容量正常。另外有瓷片電容出現短路的狀況，也發現電容離發熱部件比較近。所以在檢修查找時應有所偏重。

有些電容漏電比較嚴重，用手指觸摸時甚至會棘手，這種電容必須替換。

在檢修時好時壞的毛病時，排除了觸摸不良的或許性以外，一般大部分便是電容損壞引起的毛病了。所以在碰到此類毛病時，能夠將電容要點查看一下，換掉電容后往往令人驚喜(當然也要留意電容的品質，要選擇好一點的牌子，如紅寶石、黑金剛之類)。


二、電阻損壞的特色與判別
常看見許多初學者在檢修電路時在電阻上折騰，又是拆又是焊的，其實修得多了，你只需了解了電阻的損壞特色，就不用大費周章。
電阻是電器設備中數量最多的元件，但不是損壞率最高的元件。電阻損壞以開路最常見，阻值變大較少見，阻值變小十分少見。常見的有碳膜電阻、金屬膜電阻、線繞電阻和穩妥電阻幾種。

前兩種電阻運用最廣，其損壞的特色一是低阻值(100Ω以下)和高阻值(100kΩ以上)的損壞率較高，中心阻值(如幾百歐到幾十千歐)的極少損壞;二是低阻值電阻損壞時往往是燒焦發黑，很簡單發現，而高阻值電阻損壞時很少有痕跡。

線繞電阻一般用作大電流限流，阻值不大。圓柱形線繞電阻燒壞時有的會發黑或外表爆皮、裂紋，有的沒有痕跡。水泥電阻是線繞電阻的一種，燒壞時或許會斷裂，不然也沒有可見痕跡。穩妥電阻燒壞時有的外表會炸掉一塊皮，有的也沒有什么痕跡，但絕不會燒焦發黑。依據以上特色，在查看電阻時可有所偏重，快速找出損壞的電阻。

依據以上列出的特色，咱們先能夠觀察一下電路板上低阻值電阻有沒有燒黑的痕跡，再依據電阻損壞時絕大多數開路或阻值變大以及高阻值電阻簡單損壞的特色，咱們就能夠用萬用表在電路板上先直接量高阻值的電阻兩頭的阻值，假如量得阻值比標稱阻值大，則這個電阻必定損壞(要留意等阻值顯現安穩后才下結論，由于電路中有或許并聯電容元件，有一個充放電過程)，假如量得阻值比標稱阻值小，則一般不用理會它。這樣在電路板上每一個電阻都量一遍，即便“錯殺”一千，也不會放過一個了。


三、運算放大器的好壞判別辦法
運算放大器好壞的判別對相當多的電子修理者有一定的難度，不只文化程度的關系(手下有許多本科生，不教的話必定不會，教了也要好久才領會，還有個專門跟導師學變頻操控的研究生，居然也是如此!)，在此與我們共同討論一下，期望對我們有所協助。

抱負運算放大器具有“虛短”和“虛斷”的特性，這兩個特性對剖析線性運用的運放電路十分有用。為了保證線性運用，運放必須在閉環(負反饋)下作業。假如沒有負反饋，開環放大下的運放成為一個比較器。假如要判別器材的好壞，先應分清楚器材在電路中是做放大器用還是做比較器用。

依據放大器虛短的原理，便是說假如這個運算放大器作業正常的話，其同向輸入端和反向輸入端電壓必定持平，即便有不同也是 mv 級的，當然在某些高輸入阻抗電路中，萬用表的內阻會對電壓測驗有點影響，但一般也不會超越 0.2V，假如有 0.5V 以上的不同，則放大器必壞無疑!(我是用的 FLUKE179 萬用表)

假如器材是做比較器用，則允許同向輸入端和反向輸入端不等，

同向電壓>反向電壓，則輸出電壓接近正的最大值;

同向電壓<反向電壓，則輸出電壓接近 0V 或負的最大值(視乎雙電源或單電源)。

假如檢測到電壓不符合這個規則，則器材必壞無疑！

這樣你不用運用代換法，不用拆下電路板上的芯片就能夠判別運算放大器的好壞了。

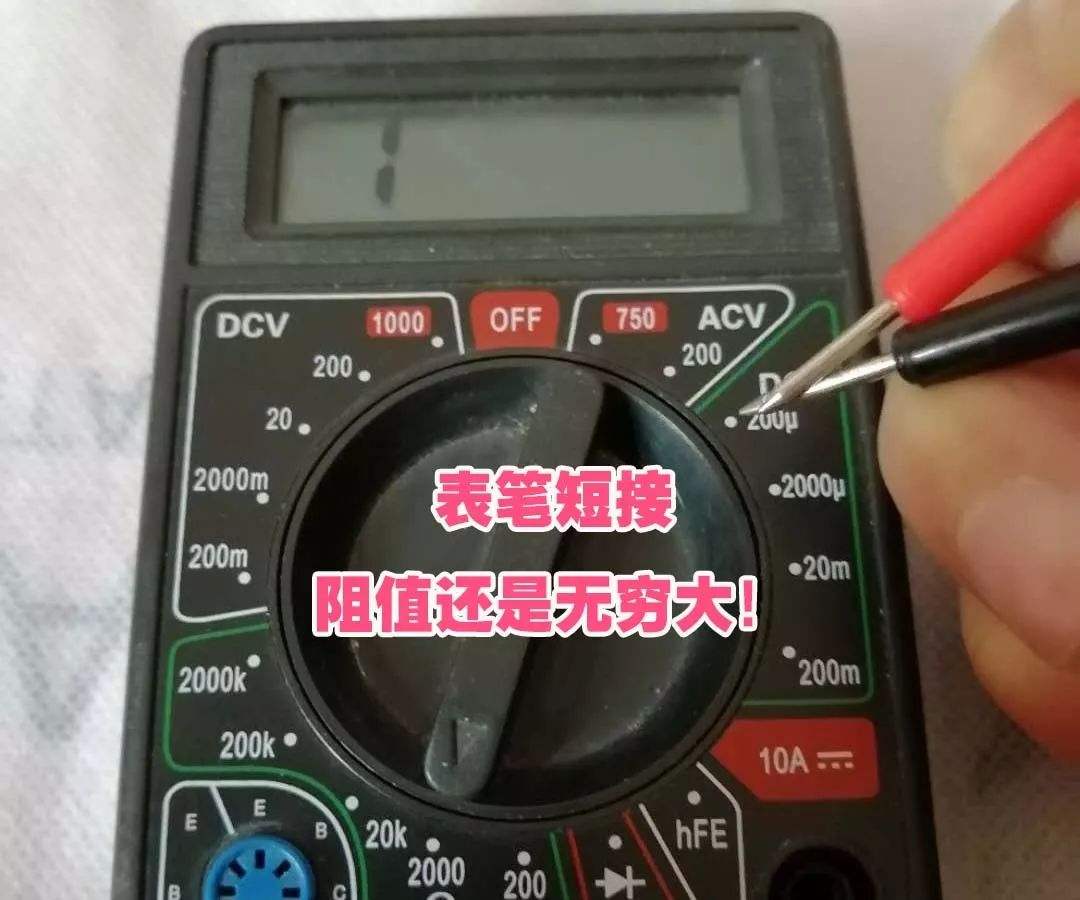

四、萬用表測驗 SMT 元件的一個小竅門
有些貼片元件十分細微，用普通萬用表表筆測驗檢修時很不方便利，一是簡單形成短路，二是對涂有絕緣涂層的電路板不方便觸摸到元件管腳的金屬部分。這兒告訴我們一個簡便辦法，會給檢測帶來不少便利。

取兩枚最小號的縫衣針，(深度工控修理技能專欄)將之與萬用表筆靠緊，然后取一根多股電纜里的細銅線，用細銅線將表筆和縫衣針綁在一同，再用焊錫焊牢。這樣用帶有細微針尖的表筆去測那些 SMT 元件的時候就再無短路之虞，并且針尖能夠刺破絕緣涂層，直搗關鍵部位，再也不用費心去刮那些膜膜了。

五、電路板公共電源短路毛病的檢修辦法
電路板修理中，假如碰到公共電源短路的毛病往往頭大，由于許多器材都共用同一電源，每一個用此電源的器材都有短路的嫌疑，假如板上元件不多，選用“鋤大地”的辦法終歸能夠找到短路點，假如元件太多，“鋤大地”能不能鋤到狀況就要靠運氣了。在此引薦一比較管用的辦法，選用此法，事半功倍，往往能很快找到毛病點。

要有一個電壓電流皆可調的電源，電壓 0-30V，電流 0-3A，此電源不貴，300 元左右。將開路電壓調到器材電源電壓水平，先將電流調至最小，將此電壓加在電路的電源電壓點如 74 系列芯片的 5V 和 0V 端，視乎短路程度，慢慢將電流增大，用手摸器材，當摸到某個器材發熱顯著，這個往往便是損壞的元件，可將之取下進一步丈量確認。當然操作時電壓一定不能超越器材的作業電壓，并且不能接反，不然會燒壞其它好的器材。

六、一塊小橡皮，處理大問題
工業操控用到的板卡越來越多，許多板卡選用金手指刺進插槽的辦法 . 由于工業現場環境惡劣，多塵、濕潤、多腐蝕氣體的環境易使板卡發作觸摸不良毛病，許多朋友或許通過替換板卡的辦法處理了問題，但購買板卡的費用十分可觀，特別某些進口設備的板卡。其實我們無妨運用橡皮擦在金手指上重復擦幾下，將金手指上的污物整理干凈后，再試機，沒準就處理了問題!辦法簡單又實用。

七、時好時壞電氣毛病的剖析
各種時好時壞電氣毛病從概率大小來講大概包含以下幾種狀況：

1. 觸摸不良
板卡與插槽觸摸不良、纜線內部折斷時通時不通、線插頭及接線端子觸摸欠好、元器材虛焊等皆屬此類;

2. 信號受攪擾
對數字電路而言，在特定的狀況條件下，毛病才會呈現，有或許確實是攪擾太大影響了操控系統使其犯錯，也有電路板個別元件參數或全體體現參數出現了改動，使抗攪擾才能趨向臨界點，然后出現毛病;

3. 元器材熱安穩性欠好
從大量的修理實踐來看，其間首推電解電容的熱安穩性欠好，其次是其它電容、三極管、二極管、IC、電阻等;

4. 電路板上有濕氣、積塵等。
濕氣和積塵會導電，具有電阻效應，并且在熱脹冷縮的過程中阻值還會改動，這個電阻值會同其它元件有并聯效果，這個效果比較強時就會改動電路參數，使毛病發作;

5. 軟件也是考慮要素之一
電路中許多參數運用軟件來調整，某些參數的裕量調得太低，處于臨界規模，當機器運行工況符合軟件斷定毛病的理由時，那么報警就會出現。
